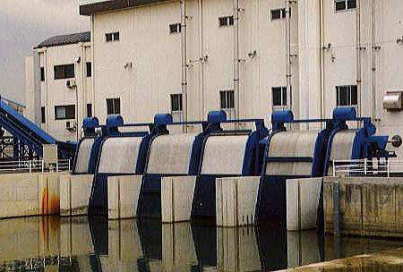

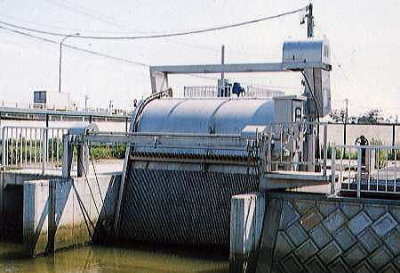

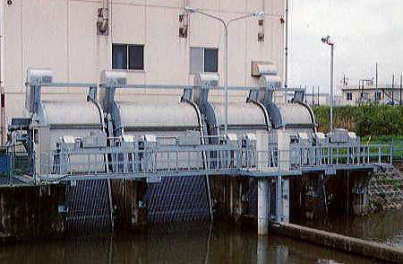

背面降下前面掻揚式除塵機

◎スクリーンを内蔵した除塵装置で、左右のフレーム内レールにコンベアチェーンをエンドレスで設置回転させます。
◎コンベアチェーンにレーキ(2~4個)を配置し、スクリーンの後面下降、前面掻揚げとした構造としています。

【特長】

(1)スクリーン上部にステンレス鋼板製のガイド板を取付けています。

(2)フレーム上部及びガイド板は上方で後方に湾曲しており、レーキからゴミが脱落しやすくしています。

(3)コンベアチェーンの緊張装置としてフレーム上端部にテークアップユニットを取付け伸縮調節のできる構造としています。

(4)コンベアチェーンのローラは、ツバ付Fローラチェーンを使用し、脱線しない構造としています。

(5)コンベアチェーンのローラは、複合の樹脂製プラローラを使用します。
   材質 本体及びツバ部・・・・強化ポリアミド樹脂
       ローラ踏面・・・・・・・・ウレタン樹脂
   効果 ・無給油運転ができる。
       ・騒音防止の効果がある。
       ・除塵機本体の磨耗(レール及びスプロケット)に対し、安全
        である。

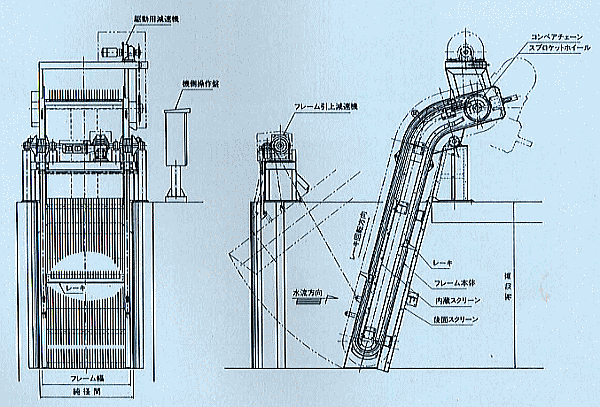

前面降下前面掻揚式除塵機設計図
