温水取水装置

【構造】

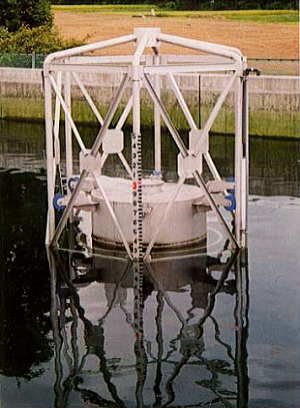

（１）農業用のため池又はファームポンドの水面近くの暖かい水を取水する自動温水取水装置です。

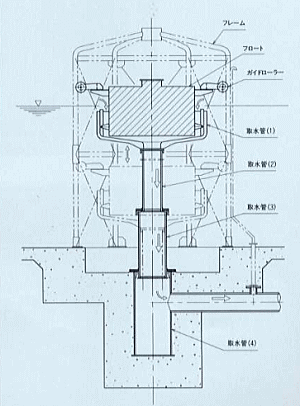

（２）池の底に取水管を垂直に埋没し、取水管の上部にジョーゴ状の取水口を設け、取水口の上部にフロートを取付て、フロートによりジョーゴを上下させて水面の変化に追従して表面水を取水します。
（３）取水管は２本～３本の伸縮管（シリンダー式）となっているため、フロートの上下により管が伸縮します。

【特長】
（１）フロートとジョーゴの接続はターンパックルにより連結しておりますので、上面の溢流水深は調節可能となっております。
　　
（２）フロートは風や波により横振れを起こさないようにガイドローラを取付けております。

【特徴】
（１）水位変動に対し無動力操作で取水ができます。
水位変動に対しフロートが追従するので常時温水を定量取水できます。また、特別な作業や動力源を必要とせず、維持管理が容易です。

（２）基礎工事が簡単です。
特別な基礎工事を必要としません。

（３）取水量が変更できます。
取水量の設定は、フロートの喫水線と取水口の越流高によって決められ、フロート巻上装置のハンドル操作により簡単に調整できます。

（４）安定取水が確保できます。

①一対の取水口は、フロートの両側にバランスよく配置されまた、アーム導水管とリンク管との平行バランスにより、水面変化に対し、常に安定的な取水が確保できます。

②一対のアーム導水管は、支持T字管内において取水を相互に衝突させてエネルギーを減勢すると共に連行された空気の集積を促進し、支持Ｔ字管部に設置したエアートラップとエアー抜管により連行空気は排出されます。

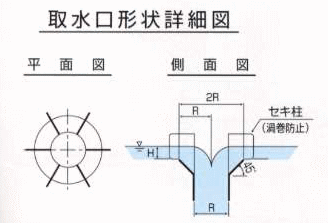

設計基準　流量
※Ｈ＝＜0.6Ｒ以内において
Ｑ＝Ｃ・２・π・Ｒ・Ｈ3/2
　＝0.5778・2・π・Ｒ・Ｈ
Ｈ／Ｒ＝0.6　付近においてもぐりぜきの状態になる。この状態では管内部はほとんど水で満たされ、管内の流れ状態になって、その後はＨが増加しても流量はあまり増加しないことになります。
