アームコ形ゲート

【特長】
（１）扉体、戸当り、巻上機を一体に組立てられていますので、そのまま簡単に土木施工者に於て据付ができます。
　　
（２）巻上機を設置するスラブ及び特別のピアー等の土木構造物は必要ありません。

（３）ヒューム管の外径にはめ込みそのまま固定ボルトで締付る構造となっています。

（４）ヒューム管に則した規格ゲートですが用水路にもそのまま設置できます。

（５）ゲート口径とフレーム長の御指定に基づくイージーオーダーシステムの規格品ですので納期が短く廉価です。

（６）梯形断面水路壁面にも傾斜にそったまま設置できます。

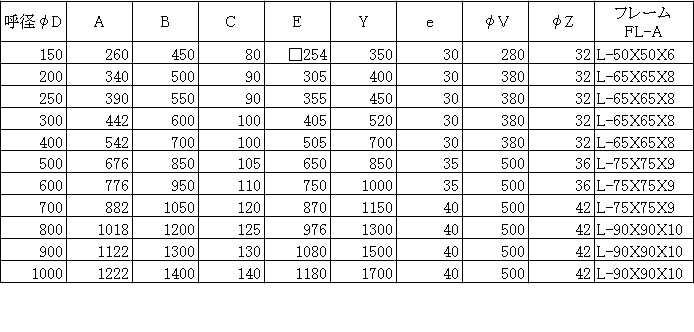

鋳鉄製アームコ形ゲート　　寸法表

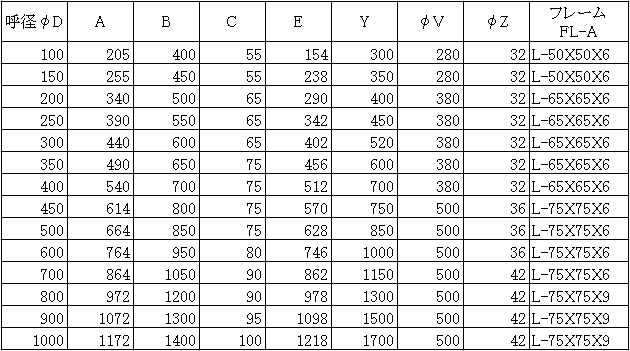

ステンレス製アームコ形ゲート　　寸法表
