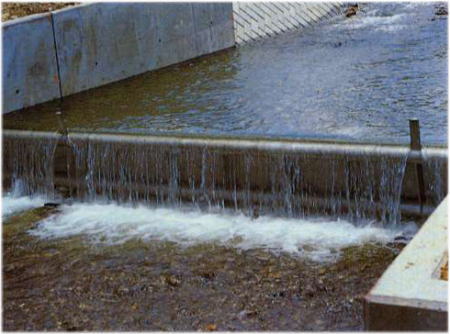

起伏ゲートトルクアーム式

【構造】

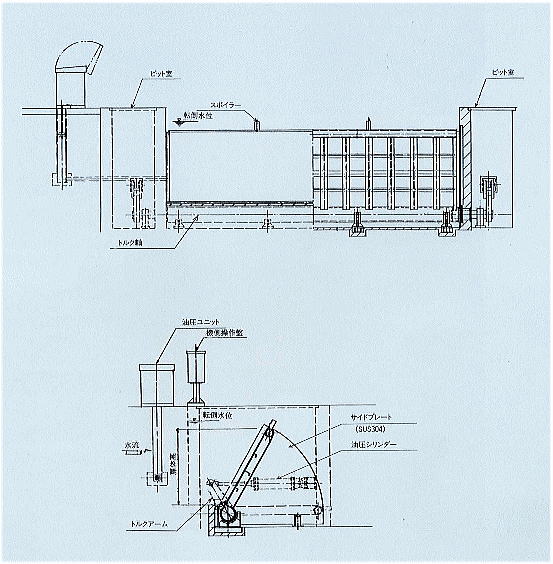

扉体下部にトルク軸を設け、その両端または片端にトルクアーム及び油圧シリンダーを配し、起立倒伏する構造です。

【特長】
（１）油圧シリンダーを側部に設けたピット内に収納しているため、土砂、岩石等によりシリンダーロッドを損傷することはありません。
　　
（２）上下流の落差が扉体の厚さだけで良いので少なくてすみます。

（３）下部主桁には鋼管を使用し、扉体が起立、倒伏時に捩れを生じないよう強固な構造としています。

（４）多段式に倒伏するため貯水機能が完全であると同時に放流による下流側の水位が急激に増水することなく安全です。
